隨著電力系統的快速發展,使得電能這一清潔能源在人民生產、生活中得到了普遍使用。但當高壓輸電網在為人們提供動力和照明時,不能忽視自然界產生的雷電對高壓輸變電設備產生的大量危害。變電站是電力系統防雷的重要保護設施，如果發生雷擊事故，將造成大面積的停電，嚴重影響社會生產和人民生活，因此要求變電站的防雷措施必須十分可靠。

變電站防雷的原則

根據變電站的特點，防雷原則有三個方面：

第一：將絕大部分雷電流直接接閃引入地下泄散，這是針對雷電侵襲的外部防護?？刹捎?/span>接閃桿或接閃帶和接地系統作為外部防雷系統。

第二：阻塞沿電源線或通訊線引入的過電壓雷電流，采用內部防護和過電壓保護。

第三：限制被保護設備上浪涌過壓幅值（過電壓保護）。

一、變電站直擊雷防護

對于35KV變電站，為了保護室外設備及架構安全，必須裝有獨立的接閃桿，同時對電氣設備保持一定的安全距離防止反擊事故。可在變電站站場安裝TG型獨立接閃桿，使所有設備都處于接閃桿保護范圍之內。

二、變電站感應雷防護

隨著電力技術的發展，變電站均有完善的直擊雷防護系統，戶外設備直接遭受雷擊損壞的可能很小，在遭受直擊雷時所產生的電磁脈沖以及雷電過電壓將通過金屬管道電纜對變電站控制等各種弱電設備產生嚴重的電磁干擾，造成變電設備的損壞，影響設備的正常運行。

1、電源線路防雷保護

第一級防雷器安裝在低壓配電柜輸出端，采用10mm²銅芯電纜接地至總接線地線上，（如安裝在機屏內，應將防雷器接地接在屏底或側面的接地銅排上，然后將16mm²銅芯電纜接地至總接地線上）。

第二級過電壓保護器安裝在UPS的交流輸出端。

第三級過電壓保護器安裝在DCS（集散控制系統）,ESD（靜電阻抗器）系統的電源輸入端，以防止設備側過電壓對系統的沖擊。

2、變電站通訊設備防雷保護

由于雷電波在線路上能感應出較高的瞬時沖擊能量，因此網絡通信設備，如消防報警設備，視屏監控設備，計算機網絡設備等，能夠承受較高能量的瞬時沖擊，而目前大部分通信設備由于電子器件的高度集成化而致耐過壓，耐過流水平下降，通訊設備遭受過電壓而損壞的現象越來越多。其后果可能造成整個通訊系統運行中斷，因此有必要在網絡通信口處加裝信號防雷器以確保網絡通信系統的安全運行

三、變電站接地系統

1、防雷接地共用一組接地裝置，其接地電阻按其中最小值確定。

2、整個系統內的設備外殼，電纜屏蔽層均需良好接地。

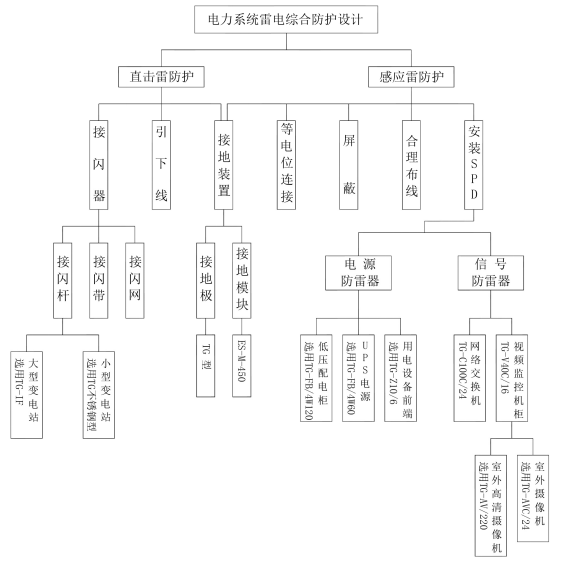

  雷電防護示意圖：

注：以上為概括性方案，全面的專業性解決方案可電話、QQ或登陸公司官網等方式進行詳細咨詢。
