化工園區通常存在高危險、易燃易爆、劇毒、輻射、腐蝕性強等高危害特性，相關企業在生產管理過程中的任何一個環節疏漏都將嚴重影響到周邊或更廣區域的人員安全、生態環境、經濟發展和社會穩定。雷擊是引起火災、爆炸的危險源之一，化工園區一旦發生火災、爆炸，損失及影響將難以估量，現有的防雷措施過于被動且防護狀態不可知，中普自主研發的“雷電預警與安全防護智能監管系統”可助企業實現智能化主動防雷，提升雷電安全防護水平及隱患的處置效率！

一、化工園區"雷電預警與安全防護智能監管系統"解決方案

化工園區雷電預警與安全防護智能監管系統解決方案由雷電預警、雷電流監測、SPD監測、接地電阻監測四個系統組成。應用系統還可以根據現場需要進行選擇和添加。

1，雷電預警：在危化廠區辦公樓頂或空曠區域安裝一臺或是多臺大氣電場儀，用于監測區域范圍內雷云形成、移動軌跡、雷暴發生、定位及發展趨勢等活動情況，能夠提前15-30分鐘實現雷電臨近精確預警，使公司生產運行活動得到合理調度，應急響應能夠及時而明確。

2，雷電流監測：?；窂S區中心較高裝置或建筑接閃引下線處安裝一臺智能雷電流在線監測儀，用于實時監測區域內遭受直擊雷的時間、次數、峰值、極性并進行波形還原。通過對遭受雷擊的數據記錄，便于后期安全事件的綜合分析，及時調整防護方案和決策。

3，SPD監測：電源系統安裝智能SPD在線監測儀,用于實時監測SPD的雷擊動作計數、劣化報警、接地連接狀態、前置空開閉合狀態等全生命周期狀態監測。以保證電涌保護器（SPD）對雷電電磁脈沖防護的有效性，當出現劣化或故障時能及時響應，并第一時間進行解決。

4，接地電阻監測：?；髽I(yè)易燃易爆品儲罐、運輸管道、危化品倉庫、危險品生產加工車間、電子信息設備機房等設施、設備及生產管理系統的接地裝置安裝智能接地電阻在線監測儀，用于實時監測接地系統的電阻值狀態及接地連接情況，保障雷擊、電磁感應泄流需要，在地網或電阻值出現故障或變化時及時響應，并做出應急解決方案和建設整改。

5，安裝智能防雷DTU： 根據數據收集和傳輸需要，在采集終端中心位置或中控室安裝智能雷電防護DTU，用于收集各終端設備數據并進行解析上傳，DTU通過MQTT協議上傳到后臺，實現所有預警和采集終端的數據存儲、分析處理和展現。

6，部署“雷電預警與安全防護智能監管系統”軟件：在監控中心部署智能防雷專用軟件，實時監管所有裝置全生命周期的運行情況，查看預警、報警信息，合理安排安全生產調度，綜合事件分析，進行應急響應和指揮，做出防護決策。軟件具有高擴展和兼容性，可與其他軟件進行對接。

二、化工園區"雷電預警與安全防護智能監管系統"應用場景

中普"雷電預警與安全防護智能監管系統"應用于化工園區，通過對分布在易燃易爆品儲罐、運輸管道、?；穫}庫、危險品生產加工車間、電子信息設備機房等設施、設備及生產管理系統的雷電安全防護裝置進行實時監測、數據采集及數據分析，實現預警報警，排查隱患，防范遏制雷電安全事故發生，保障人身和財產安全的功能目標。同時，在應對雷電安全風險時，形成一套數據精確化、應對及時化、處置精準化、防控科學化的系統化管理機制，有效提高化工園區安全隱患的處置效率，降低因雷擊災害和事故造成的風險和損失。

三、中普化工園區"雷電預警與安全防護智能監管系統"案例分享

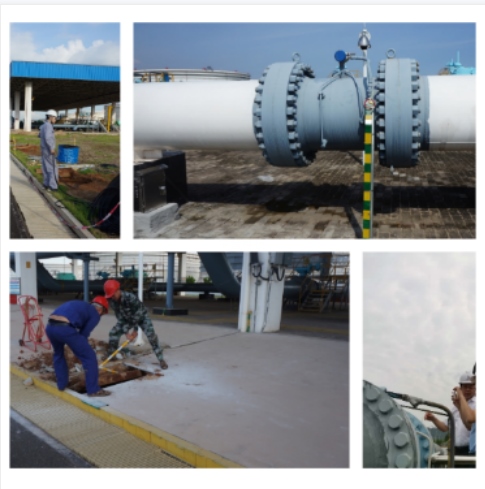

該系統先后應用于中石化管道儲運有限公司長興輸油站、中石化管道儲運公司湛江/廉江輸油站、泰州某港口、某青島港物流公司、江蘇某大型油氣儲存基地、江蘇某?；瘋}儲基地罐區等?；袠I(yè)。系統投入使用后，這些?；瘓鏊蚶讚舳斐傻陌踩鹿拭黠@減少，設備損壞率、備品備件使用率大幅度降低。

中普"雷電預警與安全防護智能監管系統"通過對防雷裝置或是雷電進行實時監測、數據采集、提前預警、智能分析到遠程監管，實現了?；髽I(yè)的雷電安全從預警到防護監管的物聯網化,有效防范遏制雷電安全事故發生，助力各行業安全生產平穩運行，保障人事和財產安全，減少經濟損失和社會負面影響。
