監控系統防雷應該怎么做_綜合防雷方案拿走不謝！視頻監控系統由于裸露在外，且本身又是高密、高速的儀器，因此極容易被雷擊，監控系統雷電防護裝置需到位，視頻監控綜合防雷系統的搭建才能免受雷電的摧殘！
一、監控系統的直擊雷防護措施：

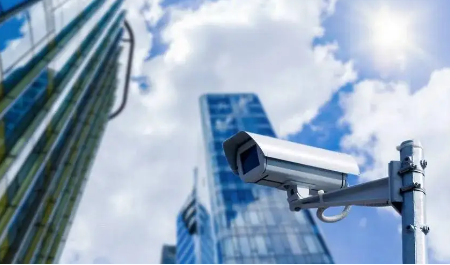

1，前端設備的直擊雷防護：視頻監控系統前端設備，如攝像頭等，應置于接閃器 （避雷針或其它接閃導體)有效保護范圍之內。對于已經處于其它接閃器或高層建筑原有接閃系統保護范圍之內的前端設備，一般可以不再另行考慮直擊雷防護。前端設備直擊雷防護安裝獨立避雷針不具備可行性，一般都采用將避雷針架設在攝像機的支撐桿上，引下線可直接利用金屬桿本身，但為了防止電磁感應，沿桿引上攝像機的電源線和信號線應穿金屬管敷設，金屬管應可靠接地。 2，傳輸線路的直擊雷防護：為了使傳輸線路免遭直擊雷的侵害，傳輸線路應盡量避免架空敷設，最好是穿金屬管埋地敷設，金屬管的兩端應可靠接地。3，終端設備的直擊雷防護：終端設備機房（一般稱監控機房）所在建筑物應采取防直擊雷的措施，可采用Φ10的圓鋼（刷銀粉漆）在樓頂構筑避雷帶 ，另外用Φ10的圓鋼做避雷帶支撐，支撐高度15cm，每隔1m 設支撐，并用 40x4mm 的鍍鋅扁鋼作為引下線與地網連接，引下線的間距應不大于25米。二，監控系統防雷接地系統搭建：視頻監控系統前端、終端設備均應有良好的防雷接地，相應接地系統應符合規范要求。一般獨立于監控機房所在建筑物的前端設備均須設有獨立接地。無論前端還是終端設備的接地系統，如果距離小于20米的情況，兩個接地系統之間應做等電位連接 。三，視頻監控系統的傳輸線路防護：視頻監控系統最安全的布線方式，應采取全程穿金屬管埋地敷設，同時，金屬管兩端務必做有效接地。穿金屬管埋地敷設的傳輸線路，可以使雷電侵入波的幅值得到相當程度的衰減，從而降低設備遭受雷電侵入波損害的概率。實際工程中，很多情況下條件不允許時，可以全程穿金屬管架空走線：或者不作全程穿金屬管，但在電纜進入監控機房和前端設備前務必穿金屬管埋地敷設，埋地長度應不小于15米，在 入戶端將電纜金屬外皮、金屬管與防雷接地有效連接 。另外，所有傳輸線路的兩端均應安裝相應的電涌保護器。視頻監控系統的防雷裝置搭建，應該實地勘察，根據當?shù)氐牡乩怼⒌刭|(zhì)、土壤、氣象、環境等外界因素再著手搭建合理的綜合防雷系統。
